智能雨量监测传感器 |
|
|
产品型号 |
SRMS |
|
版本 |
V1.0 |
|
制定人 |
YG.Z |
|
审核人 |
CY |
一、 产品简介

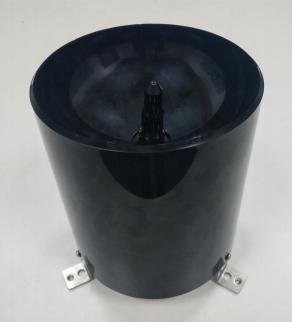

智能雨量监测传感器 SRMS(Smart Rainfall Monitoring Sensor)采用翻斗雨量传感技术 ，集传感、通信、存储等模块于一体，具有雨量数据智能采集，长期固态存储和远距离传输等功能，可直接将采集的雨量数据上传到软件管理平台 ，支持大容量离线存储数据 ，最多可存储10000条雨量信息 ，实现对降雨量的自动化监测。
设备制作工艺精良，测量精度高，稳定性好，其主要由承雨器部件和计量部件等组成，承雨口φ200mm。核心部件翻斗采用了三维流线型设计 ，使翻斗翻水更加流畅 ，且具有自涤灰尘、容易清洗的功能。
产品广泛应用于水雨情遥测、智慧城市以及暴雨、山洪、泥石流、山体滑坡报警等自然灾害监测、气象站监测、农业监测等场景中。
二、 功能特点
n 精度高、稳定性好；
n 测量范围宽 ，0～8mm/min（毫米/分）；
n 支持 RS485,NB-IOT/BLE/4G 等传输方式 ，数据传输稳定 ，功耗低；
n 漏斗网孔设计 ，可防止树叶等杂物阻塞雨量下流；
n 通信传感一体化 ，安装简单、方便；
n 上报时间可灵活调整 ，梅雨季节可加快上报速率 ，干燥季节可减慢上报速率；
n 支持离线存储数据 ，本地最多可存储10000 条；
n 可拓展温湿度检测功能 ，实时检测现场空气温度、湿度信息;
n 可配置倾角检测功能 ，若雨量信息异常 ，可通过倾角数据辅助判断是否发生倾倒。
三、 技术参数
测量范围 ：0～8mm/min（毫米/分）；
测量精度： ± 3%；
分辨率 ：0.1mm；
承雨口径 ：φ200±0.06mm；
刃口锐角 ：40° ~ 45° ;
量筒高度 ：260mm；
输出信号： RS485/NB-IOT/BLE/2/4/5G
其中 RS485 输出默认波特率为 38400 ，如需配置其他数值 ，请提前确认； 采样间隔 ：0s ～24h；
上传间隔 ：0s ～72h（默认 1h 上报一次）；
工作温度： -25℃ ~ +85℃;
供电方式 ：按需供电方式；可内置电池 ，满足连续 3 年正常工作;
防护等级： IP68。
四、 设备安装
（一）基础浇筑

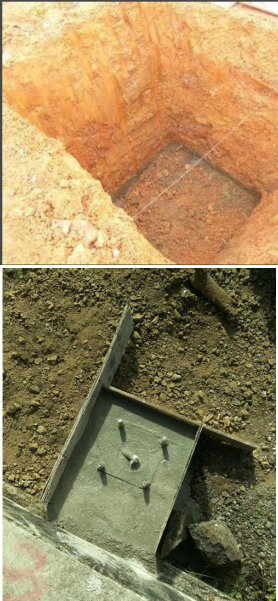

本传感器设备采用预埋件（防拨地笼）与混凝土（ C25 砼）浇筑和架设立杆的方式安装设备。立 杆材质为镀锌钢管 ，直径 110mm ，管壁厚度≥3mm ，高 3000mm。底坑挖掘要满足水泥 底座不少于 600mm*600mm*800mm（其中 ，地下 700mm ，地上 100mm），地面上 露出100mm 制模浇筑水泥平台 ，使用水平尺保证基础水平。混凝土基础内预制钢筋地笼， 钢筋地笼主筋为不低于直径16mm 的螺纹杆 ，辅筋为不低于直径 12mm 的螺纹钢筋焊接 而成 ，主筋长度不小于相应观测墩高。
预埋防拨地笼时要使四根螺纹棒料竖直以保证立杆能铅直竖立。预埋防拨地笼时，要先用膜 类薄片保护螺纹以免沾上水泥等进而影响螺母紧固。待基础足够硬化后再安装立杆，以确保基础及设备安全。
（二）安装固定仪器 ，调整承雨口水平

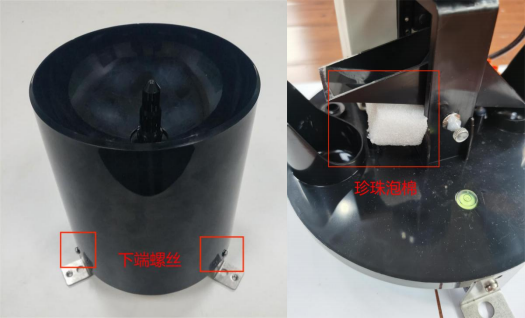

将设备下端 3 个螺丝拧下 ，取下雨量传感器不锈钢外壳 ，取出翻斗下的珍珠泡棉块。

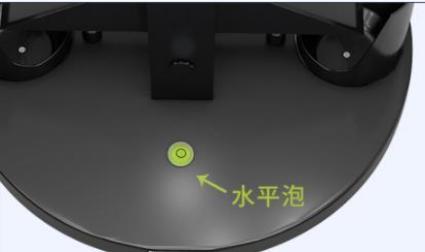

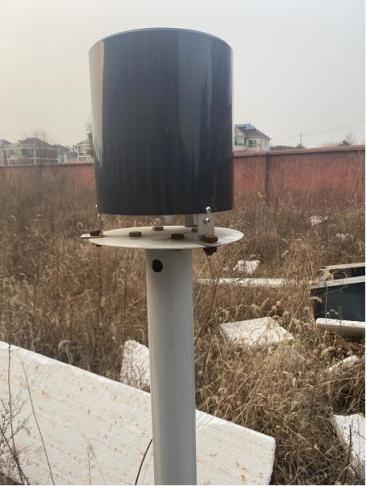

将雨量监测传感器安装在立杆法兰盘上部。首先将仪器底座安装在 3 个固定孔位置 ，装好固定螺丝 （自攻或机螺钉） ，通过调整 3 个调高支承螺母的高度 ，并观察水平泡中的气泡居于中心 位置即可 ，然后锁紧仪器固定螺丝。最后将雨量监测传感器外筒套上 ，锁紧外筒固定螺丝。
雨量传感器承雨器口、承雨面的安装高度选定后，不得随意变动，以保持历年降雨量观测高度的 一致性和降雨记录的可比性。
