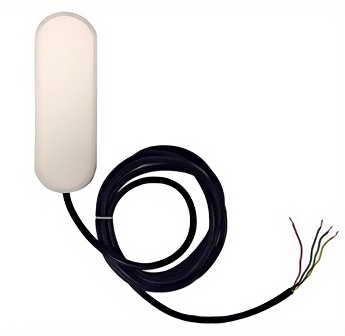

谷物含水率检测传感器
产品规格书产品名称谷物含水率检测传感器产品型号GMDS-RS485版本V1.0制定人YG.Z审核人CY一、产品介绍谷物含水率检测传感器是一款电容型高频介电常数测量、非接触式感知的智能传感器，适用于谷物含水率、温度的检测。传感器内嵌高精度数字电容传感芯片、温度芯片、微处理器及算法，典型含水率测量精度达±3%、测温精度±0.5℃；基于Modbus RS485的通信协议，可在线升级传感器固件及算法；支持多节点级联，便于分布式测量空间含水率和温度变化。产品特点·非接触式测量谷物含水率、温度，高可靠性、抗熏蒸等化学干扰 ·带温度补偿，减小温度对电容测量的影响 ·可定制5V～24V宽电压供电，减少远距传输带来的压降影响 ·多种滤波算法结合，输出电容值和含水率更加稳定可靠 ·可存储调用至多32种物料对应含水率拟合系数 ·支持在线固件升级 ·每个节点拥有独立ID号可多点级联组网，至多可串联256个 ·测量精度高，电容分辨率0.1fF，可提供连续电容量表征谷物含水率情况三、产品参数供电电压默认5V，可定制5V～24V宽压供电含水率量程10.00%～30.00%含水率精度1%含水率分辨率0.001pF温度精度±0.5℃温度分辨率0.004℃工作温度-40℃～+85℃通信接口Modbus RS485通信协议，波特率38400功耗平均工作电流7mA传感器尺寸155*50*13mm，默认线长1米线序说明传感器线序说明如下表。线色说明电源地红色VCC黑色GND通信黄色485-A白色485-B通讯协议5.1 通讯基本参数编码8位二进制数据位8位奇偶校验位无停止位1位错误校验CRC-16/Modbus（冗余循环码）波特率38400bps5.2 数据帧格式定义采用Modbus-RTU通讯规约，格式如下： 地址码=1字节 功能码=1字节 数据区=N字节 错误校验=CRC-16/MODBUS（低字节在前） 地址码：为传感器的地址，在通讯网络中是唯一的（出厂默认0x01）。 功能码：主机所发指令功能指示，功能码0x03读取寄存器数据，功能码0x06写单个寄存器，功能码0x10写多个寄存器。 数据区：数据区是具体通讯数据，注意16bits数据高字节在前！ CRC码：CRC-16/MODBUS校验码，低位字节在前，高位字节在后。主机问询帧结构：地址码功能码寄存器起始地址寄存器长度校验码低位校验码高位1字节1字节2字节2字节1字节1字节例：0103000A0004640B向1号节点查询4字（8Byte）数据，数据起始地址为0x000A从机应答帧结构：地址码功能码有效字节数第一数据区第二数据区第N数据区校验码1字节1字节1字节2字节2字节2字节2字节5.3 数据帧格式定义寄存器地址数据长度单位16bit（2 Bytes）内容说明操作0000 H1含水率无符号数 ，扩大100倍 单位 ：%只读0001 H1温度有符号数 ，放大10倍 单位℃只读0002 H1节点地址无符号整数 ， 1~252读写0003 H1电容值无符号数 ，扩大1000倍 单位： pf只读0004 H1含水率系数选择无符号数 ， 1~32读写0005 H1显示调用含水率系数A有符号数 ，扩大1000倍 ±32768只读0006 H1显示调用含水率系数B有符号数 ，扩大100倍 ±32768只读0007 H1温补系数C有符号数 ，扩大10000倍 ±32768读写0008 H1温补系数D有符号数 ，扩大1000倍 ±32768读写000A H1滑动滤波窗口长度无符号数读写000B H1滤波次数无符号数读写000C H1硬件版本号高8字节为主版本号；低 8字节为次版本号只读000D H1固件版本号无符号数只读000E H1物料选择无符号数 ， 1~32只写000F H1写入含水率系数An有符号数 ，扩大1000倍 ±32768只写0010 H1写入含水率系数Bn有符号数 ，扩大100倍 ±32768只写0014H~0019H6设备唯一标识符96bit设备UID ，无符号 数 ，不可修改只读001B H1物料遍历无符号数 ， 1~32只读001C H1含水率系数A遍历有符号数 ，扩大1000倍 ±32768只读001D H1含水率系数B遍历有符号数 ，扩大100倍 ±32768只读通讯协议示例以及解释6.1 读取温含水率数据注意：0x01的节点当前含水率和温度读数，数据长度单位是16bit（2Bytes）问询帧（ 01 03 00 00 00 02 C4 0B）地址码功能码起始地址寄存器个数校验码低位校验码高位0x010x030x00 0x000x00 0x020xC40x0B应答帧（ 01 03 04 04 C9 01 61 EB 45）地址码功能码有效字节数含水率温度CRC 校验0x010x030x040x04 0xC90x01 0x610xEB 0x451、物料含水率 ：无符号数0x04C9(十六进制)= 1225 => 含水率 = 12.25% 2、温度 ：当温度低于0℃时以补码形式上传0x0161 (十六进制)= 353 => 温度 = 35.3℃6.2 读取传感器地址问询帧（ FE 03 00 02 00 01 31 C5）地址码功能码起始地址寄存器个数校验码低位校验码高位0xFE0x030x00 0x020x00 0x010x310xC5应答帧（ FE 03 02 00 01 6D 90）地址码功能码有效字节数传感器地址校验码低位校验码高位0xFE0x030x020x00 0x010x6D0x90传感器地址：无符号数0x0001(十六进制)= 1=> 传感器地址 = 1
所属分类：
水分液位传感器系列
关键词:
谷物含水率检测传感器
立即咨询
获取免费报价
To: 公司名称
邮箱表格代码在这里html元素里面，如果使用，请删除提示以及html。以免出现质检不通过情况。
产品手册
产品规格书
|
谷物含水率检测传感器 |
|
|
产品型号 |
GMDS-RS485 |
|
版本 |
V1.0 |
|
制定人 |
YG.Z |
|
审核人 |
CY |
一、产品介绍
谷物含水率检测传感器是一款电容型高频介电常数测量、非接触式感知的智能传感器，适用于谷物含水率、温度的检测。传感器内嵌高精度数字电容传感芯片、温度芯片、微处理器及算法，典型含水率测量精度达±3%、测温精度±0.5℃；基于Modbus RS485的通信协议，可在线升级传感器固件及算法；支持多节点级联，便于分布式测量空间含水率和温度变化。
- 产品特点
·非接触式测量谷物含水率、温度，高可靠性、抗熏蒸等化学干扰
·带温度补偿，减小温度对电容测量的影响
·可定制5V～24V宽电压供电，减少远距传输带来的压降影响
·多种滤波算法结合，输出电容值和含水率更加稳定可靠
·可存储调用至多32种物料对应含水率拟合系数
·支持在线固件升级
·每个节点拥有独立ID号可多点级联组网，至多可串联256个
·测量精度高，电容分辨率0.1fF，可提供连续电容量表征谷物含水率情况
三、产品参数
|
供电电压 |
默认5V，可定制5V～24V宽压供电 |
|
含水率量程 |
10.00%～30.00% |
|
含水率精度 |
1% |
|
含水率分辨率 |
0.001pF |
|
温度精度 |
±0.5℃ |
|
温度分辨率 |
0.004℃ |
|
工作温度 |
-40℃～+85℃ |
|
通信接口 |
Modbus RS485通信协议，波特率38400 |
|
功耗 |
平均工作电流7mA |
|
传感器尺寸 |
155*50*13mm，默认线长1米 |
- 线序说明
传感器线序说明如下表。
|
线色 |
说明 |
|
|
电源地 |
红色 |
VCC |
|
黑色 |
GND |
|
|
通信 |
黄色 |
485-A |
|
白色 |
485-B |
- 通讯协议
5.1 通讯基本参数
|
编码 |
8位二进制 |
|
数据位 |
8位 |
|
奇偶校验位 |
无 |
|
停止位 |
1位 |
|
错误校验 |
CRC-16/Modbus（冗余循环码） |
|
波特率 |
38400bps |
5.2 数据帧格式定义
采用Modbus-RTU通讯规约，格式如下：
地址码=1字节
功能码=1字节
数据区=N字节
错误校验=CRC-16/MODBUS（低字节在前）
地址码：为传感器的地址，在通讯网络中是唯一的（出厂默认0x01）。
功能码：主机所发指令功能指示，功能码0x03读取寄存器数据，功能码0x06写单个寄存器，功能码0x10写多个寄存器。
数据区：数据区是具体通讯数据，注意16bits数据高字节在前！
CRC码：CRC-16/MODBUS校验码，低位字节在前，高位字节在后。
主机问询帧结构：
|
地址码 |
功能码 |
寄存器起始地址 |
寄存器长度 |
校验码低位 |
校验码高位 |
|
1字节 |
1字节 |
2字节 |
2字节 |
1字节 |
1字节 |
例：0103000A0004640B向1号节点查询4字（8Byte）数据，数据起始地址为0x000A
从机应答帧结构：
|
地址码 |
功能码 |
有效字节数 |
第一数据区 |
第二数据区 |
第N数据区 |
校验码 |
|
1字节 |
1字节 |
1字节 |
2字节 |
2字节 |
2字节 |
2字节 |
5.3 数据帧格式定义
|
寄存器地址 |
数据长度 单位16bit （2 Bytes） |
内容 |
说明 |
操作 |
|
0000 H |
1 |
含水率 |
无符号数 ，扩大100倍 单位 ：% |
只读 |
|
0001 H |
1 |
温度 |
有符号数 ，放大10倍 单位℃ |
只读 |
|
0002 H |
1 |
节点地址 |
无符号整数 ， 1~252 |
读写 |
|
0003 H |
1 |
电容值 |
无符号数 ，扩大1000倍 单位： pf |
只读 |
|
0004 H |
1 |
含水率系数选择 |
无符号数 ， 1~32 |
读写 |
|
0005 H |
1 |
显示调用含水率系数A |
有符号数 ，扩大1000倍 ±32768 |
只读 |
|
0006 H |
1 |
显示调用含水率系数B |
有符号数 ，扩大100倍 ±32768 |
只读 |
|
0007 H |
1 |
温补系数C |
有符号数 ，扩大10000倍 ±32768 |
读写 |
|
0008 H |
1 |
温补系数D |
有符号数 ，扩大1000倍 ±32768 |
读写 |
|
000A H |
1 |
滑动滤波窗口长度 |
无符号数 |
读写 |
|
000B H |
1 |
滤波次数 |
无符号数 |
读写 |
|
000C H |
1 |
硬件版本号 |
高8字节为主版本号；低 8字节为次版本号 |
只读 |
|
000D H |
1 |
固件版本号 |
无符号数 |
只读 |
|
000E H |
1 |
物料选择 |
无符号数 ， 1~32 |
只写 |
|
000F H |
1 |
写入含水率系数An |
有符号数 ，扩大1000倍 ±32768 |
只写 |
|
0010 H |
1 |
写入含水率系数Bn |
有符号数 ，扩大100倍 ±32768 |
只写 |
|
0014H~0019H |
6 |
设备唯一标识符 |
96bit设备UID ，无符号 数 ，不可修改 |
只读 |
|
001B H |
1 |
物料遍历 |
无符号数 ， 1~32 |
只读 |
|
001C H |
1 |
含水率系数A遍历 |
有符号数 ，扩大1000倍 ±32768 |
只读 |
|
001D H |
1 |
含水率系数B遍历 |
有符号数 ，扩大100倍 ±32768 |
只读 |
- 通讯协议示例以及解释
6.1 读取温含水率数据
注意：0x01的节点当前含水率和温度读数，数据长度单位是16bit（2Bytes）
问询帧（ 01 03 00 00 00 02 C4 0B）
|
地址码 |
功能码 |
起始地址 |
寄存器个数 |
校验码低位 |
校验码高位 |
|
0x01 |
0x03 |
0x00 0x00 |
0x00 0x02 |
0xC4 |
0x0B |
应答帧（ 01 03 04 04 C9 01 61 EB 45）
|
地址码 |
功能码 |
有效字节数 |
含水率 |
温度 |
CRC 校验 |
|
0x01 |
0x03 |
0x04 |
0x04 0xC9 |
0x01 0x61 |
0xEB 0x45 |
1、物料含水率 ：无符号数
0x04C9(十六进制)= 1225 => 含水率 = 12.25%
2、温度 ：当温度低于0℃时以补码形式上传
0x0161 (十六进制)= 353 => 温度 = 35.3℃
6.2 读取传感器地址
问询帧（ FE 03 00 02 00 01 31 C5）
|
地址码 |
功能码 |
起始地址 |
寄存器个数 |
校验码低位 |
校验码高位 |
|
0xFE |
0x03 |
0x00 0x02 |
0x00 0x01 |
0x31 |
0xC5 |
应答帧（ FE 03 02 00 01 6D 90）
|
地址码 |
功能码 |
有效字节数 |
传感器地址 |
校验码低位 |
校验码高位 |
|
0xFE |
0x03 |
0x02 |
0x00 0x01 |
0x6D |
0x90 |
传感器地址：无符号数
0x0001(十六进制)= 1=> 传感器地址 = 1
