产品手册

产品规格书

产品名称

积水深度检测传感器

产品型号

FDS01

版本

V1.0

制定人

YG.Z

审核人

CY

、

1742527599039



  1. 产品简介

积水深度监测传感器FDS01是通过电容型高频介电常数测量、可感知连续液位变化的智能传感器。传感器通过 RS485 多节点级联，包含高精度 MEMS 重力加速度和温度传感，可输出液位高度、温度、倾角、加速度等信息，适用于道路、隧道、涵洞、窨井、地下车库、河道、水库等各种深水液位检测场景。

  1. 产品特点

⯀可测量连续液位，量程可灵活配置；

⯀液位高度、温度、倾角、加速度等多传感集成；

⯀一体化可级联、易于多节点组网；

⯀工作寿命大于3年，期间完全免维护；

⯀安装简便，成本低。

  1. 技术参数

供电方式

RS485 通信，默认DC12V 供电(波特率9600)

UART 通信，DC5V 供电（波特率38400）

NB-IOT/CAT1 通信，内置电池

测量范围

液位：0～1.4m（可选，典型 0.7m）

温度：-20℃～+70℃

倾角：-90°～+90°，X/Y/Z 三轴

加速度：-2g～+2g

典型精度

液位：0.01m，分辨率 0.001m, 连续液位

温度：±0.5℃，分辨率 0.004℃

倾角：±0.1°，分辨率 0.01°

加速度：±0.2mg，分辨率 0.05mg

采样间隔

1min～24h，可配置

上传间隔

10min～72h，可配置

通讯接口

RS485/ UART/NB-IOT/CAT1

支持接口协议MQTT、COAP、TCP、UDP

工作温度范围

-20℃～+70℃

防护等级

化工级 PVC-U 外壳，防水IP68

产品尺寸

φ50mm，可级联多节，总长1m

重量

1.7kg

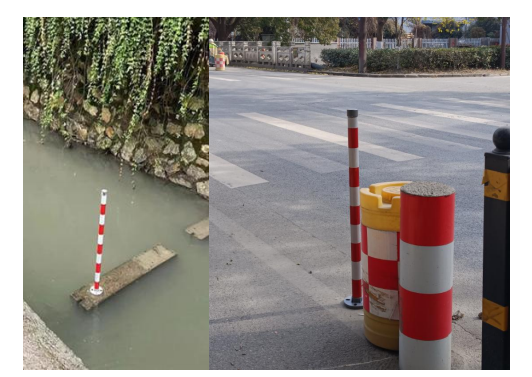

  1. 应用场景

积水深度监测传感器FDS01适用于道路积水、低洼地等环境的水位监测。设备地钉固定即可，底部有法兰盘支撑。

1742527599039

  1. RS485/UART 连线说明

RS485 通信的接线方式如下：



线色

说明

电源

红色

电源正 ， DC12V/24V ,二 选一

黑色

电源负

通信

黄色

485-A

绿色

485-B

UART 通信的接线方式如下：



线色

说明

电源

红色

电源正 ， DC5V

黑色

电源负

通信

黄色

TX

绿色

RX

蓝色

INT（可选）
  1. 设备测试

6.1 测试操作

测试时，请确保传感器周围没有其他物体，且不要手扶或者用金属制品进行固定。如非必要，尽量不要有东西遮挡测量电极位置。

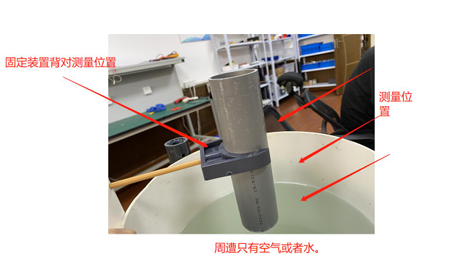

注 ：测量电极位置请见传感器上的箭头标注。示意图如下：

6.2 设备验证

6.2.1 数据查询(NB-IOT/CAT1 无线通信版本)

设备默认10 分钟上传一次数据。安装完成后请等待 10 分钟左右，由数据平台工程师查看设备数据是否正常。

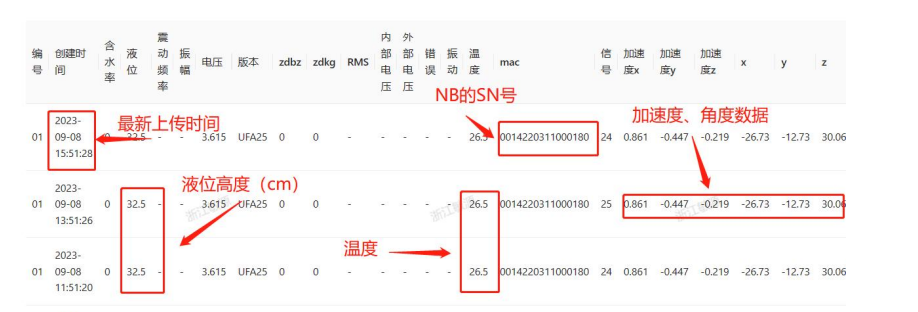

界面上各参数说明如下：

编号：默认 01

创建时间 ：最新数据上传时间

含水率： 兼容源建其他传感器，预留位

液位 ： 测量液位深度，单位cm

振动频率 ：兼容源建其他传感器，预留位

振幅 ：兼容源建其他传感器，预留位

温度 ：传感器读出环境温度

mac ：设备 SN

加速度 x：x 轴加速度 ，单位 g

加速度 y：y 轴加速度 ，单位 g

加速度 z：z 轴加速度 ，单位 g

x：俯仰角 ，单位°

y：偏航角 ，单位°

z：翻滚角 ，单位°

6.2.2 数据查询（ RS485/UART 通信版本）

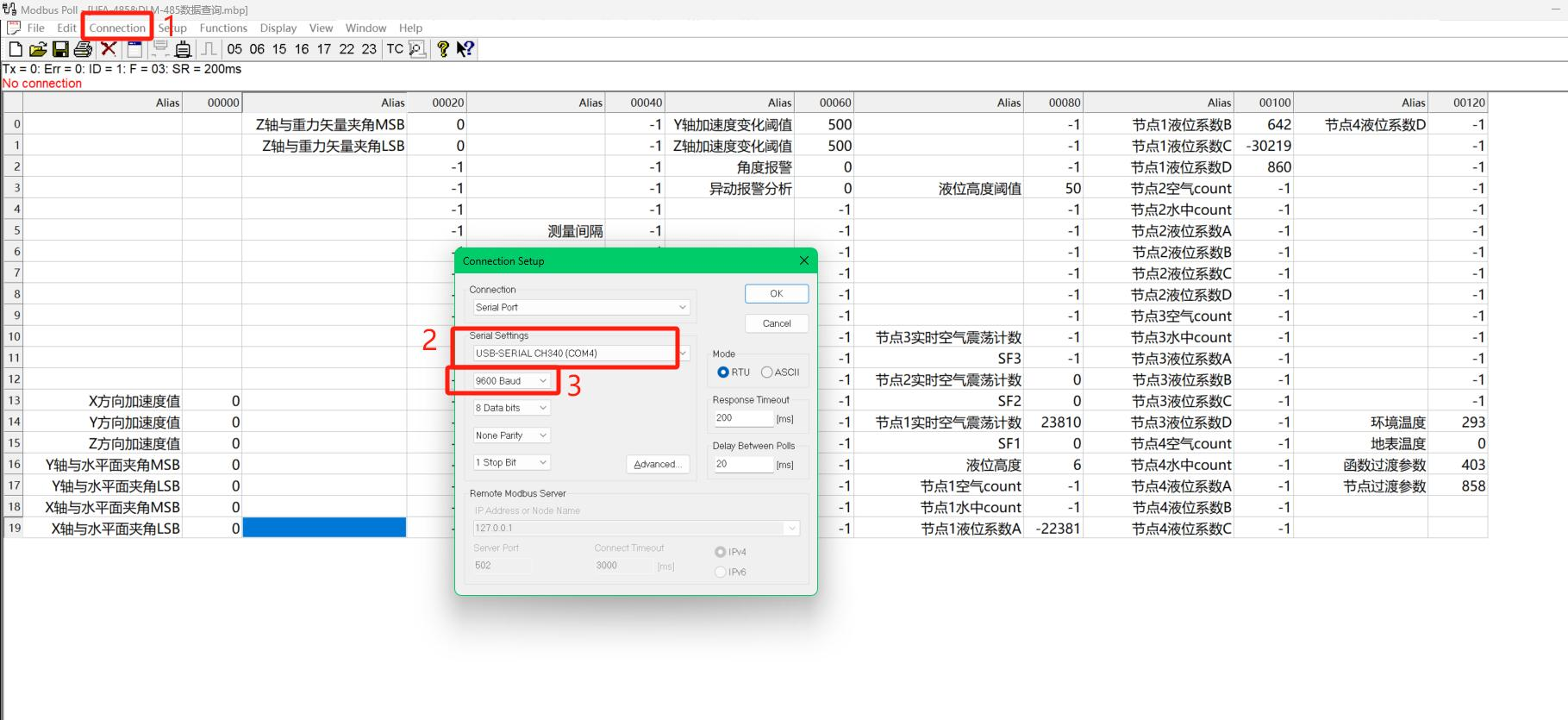

传感器用 RS485/UART 连接到电脑 ，使用 Modbus Poll 打开传感器对应的 mbp 文件 ，点击“Cennection”选择对应的COM 口 ，波特率 9600 /38400，最后点击“ok”即可。

1742547262491

  1. 设备安装

第一步：确定好设备安装位置，尽量选择空旷之处，立杆保持与水平面垂直；

第二步：在安装位置使用电钻打好孔洞；

第三步：使用4个M12*150mm 的膨胀螺丝将传感器底座固定在安装点；

第四步：安装完成由数据平台工程师查看设备数据是否正常。
