道路水位传感器
产品规格书产品名称道路水位传感器产品型号RWLS01版本V1.0制定人YG.Z审核人CY、 产品简介道路水位传感器RWLS01是通过电容型高频介电常数测量、可感知连续液位变化的智能传感器。可输出液位高度、温度信息，适用于城市道路、社区路面等低洼路段的积水监测场景。 产品特点⯀可测量连续液位，量程可灵活配置；⯀工作寿命大于3年，期间完全免维护； ⯀安装简便，成本低。技术参数 供电方式RS485 通信，默认DC12V 供电(波特率9600)UART 通信，DC5V 供电（波特率38400）NB-IOT/CAT1 通信，内置电池测量范围液位：130mm（可定制） 温度：-40℃～+85℃ 典型精度液位：2%FS，分辨率 1mm, 连续液位 温度：±0.5℃，分辨率 0.004℃ 采样间隔1min～24h，可配置上传间隔10min～72h，可配置通讯接口RS485/ UART/NB-IOT/CAT1工作温度范围-40℃～+85℃防护等级化工级 PVC-U 外壳，防水IP68产品尺寸φ50mm，150cm，可定制 应用场景道路水位传感器RWLS01适用于道路积水、低洼地等环境的水位监测。RS485/UART 连线说明RS485 通信的接线方式如下：线色说明电源红色电源正 ， DC12V/24V ,二 选一黑色电源负通信黄色485-A绿色485-BUART 通信的接线方式如下：线色说明电源红色电源正 ， DC5V黑色电源负通信黄色TX绿色RX蓝色INT（可选）设备测试6.1 测试操作测试时，请确保传感器周围没有其他物体，且不要手扶或者用金属制品进行固定。如非必要，尽量不要有东西遮挡测量电极位置。 6.2 设备验证6.2.1 数据查询(NB-IOT/CAT1 无线通信版本)设备默认10 分钟上传一次数据。安装完成后请等待 10 分钟左右，由数据平台工程师查看设备数据是否正常。界面上各参数说明如下： 编号：默认 01创建时间 ：最新数据上传时间液位 ： 测量液位深度，单位cm温度 ：传感器读出环境温度 mac ：设备 SN6.2.2 数据查询（ RS485/UART 通信版本）传感器用 RS485/UART 连接到电脑 ，使用 Modbus Poll 打开传感器对应的 mbp 文件 ，点击“Cennection”选择对应的COM 口 ，波特率 9600 /38400，最后点击“ok”即可。 设备安装 可结合路牙安装，也采用工业化设计与路牙无缝集成。
所属分类：
水分液位传感器系列
关键词:
道路水位传感器
立即咨询
获取免费报价
To: 公司名称
邮箱表格代码在这里html元素里面，如果使用，请删除提示以及html。以免出现质检不通过情况。
产品手册
产品规格书
|
道路水位传感器 |
|
|
产品型号 |
RWLS01 |
|
版本 |
V1.0 |
|
制定人 |
YG.Z |
|
审核人 |
CY |
、
- 产品简介
道路水位传感器RWLS01是通过电容型高频介电常数测量、可感知连续液位变化的智能传感器。可输出液位高度、温度信息，适用于城市道路、社区路面等低洼路段的积水监测场景。
- 产品特点
⯀可测量连续液位，量程可灵活配置；
⯀工作寿命大于3年，期间完全免维护；
⯀安装简便，成本低。
- 技术参数
|
供电方式 |
RS485 通信，默认DC12V 供电(波特率9600) UART 通信，DC5V 供电（波特率38400） NB-IOT/CAT1 通信，内置电池 |
|
测量范围 |
液位：130mm（可定制） 温度：-40℃～+85℃ |
|
典型精度 |
液位：2%FS，分辨率 1mm, 连续液位 温度：±0.5℃，分辨率 0.004℃ |
|
采样间隔 |
1min～24h，可配置 |
|
上传间隔 |
10min～72h，可配置 |
|
通讯接口 |
RS485/ UART/NB-IOT/CAT1 |
|
工作温度范围 |
-40℃～+85℃ |
|
防护等级 |
化工级 PVC-U 外壳，防水IP68 |
|
产品尺寸 |
φ50mm，150cm，可定制 |
- 应用场景
道路水位传感器RWLS01适用于道路积水、低洼地等环境的水位监测。

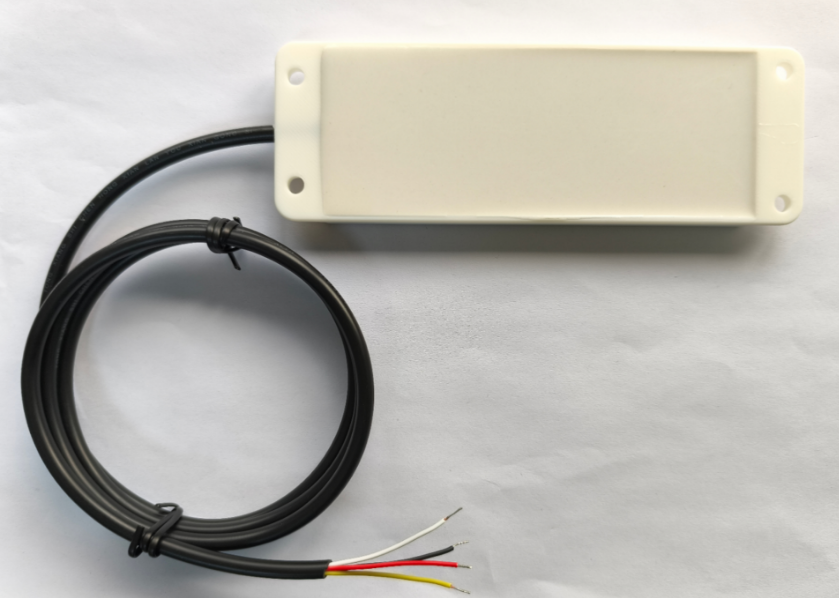

- RS485/UART 连线说明
RS485 通信的接线方式如下：
|
线色 |
说明 |
|
|
电源 |
红色 |
电源正 ， DC12V/24V ,二 选一 |
|
黑色 |
电源负 |
|
|
通信 |
黄色 |
485-A |
|
绿色 |
485-B |
UART 通信的接线方式如下：
|
线色 |
说明 |
|
|
电源 |
红色 |
电源正 ， DC5V |
|
黑色 |
电源负 |
|
|
通信 |
黄色 |
TX |
|
绿色 |
RX |
|
|
蓝色 |
INT（可选） |
- 设备测试
6.1 测试操作

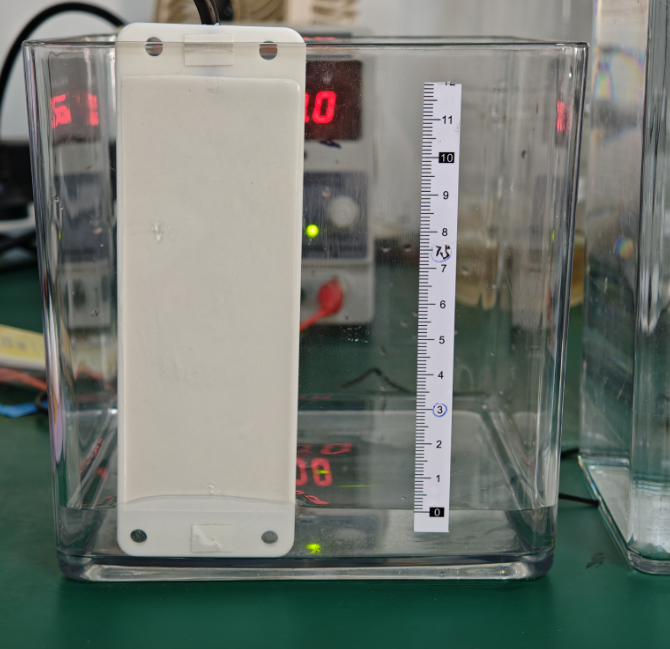

测试时，请确保传感器周围没有其他物体，且不要手扶或者用金属制品进行固定。如非必要，尽量不要有东西遮挡测量电极位置。
6.2 设备验证
6.2.1 数据查询(NB-IOT/CAT1 无线通信版本)
设备默认10 分钟上传一次数据。安装完成后请等待 10 分钟左右，由数据平台工程师查看设备数据是否正常。
界面上各参数说明如下：
编号：默认 01
创建时间 ：最新数据上传时间
液位 ： 测量液位深度，单位cm
温度 ：传感器读出环境温度
mac ：设备 SN
6.2.2 数据查询（ RS485/UART 通信版本）
传感器用 RS485/UART 连接到电脑 ，使用 Modbus Poll 打开传感器对应的 mbp 文件 ，点击“Cennection”选择对应的COM 口 ，波特率 9600 /38400，最后点击“ok”即可。

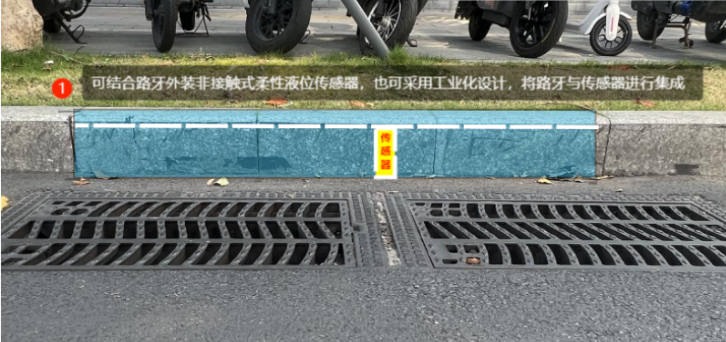

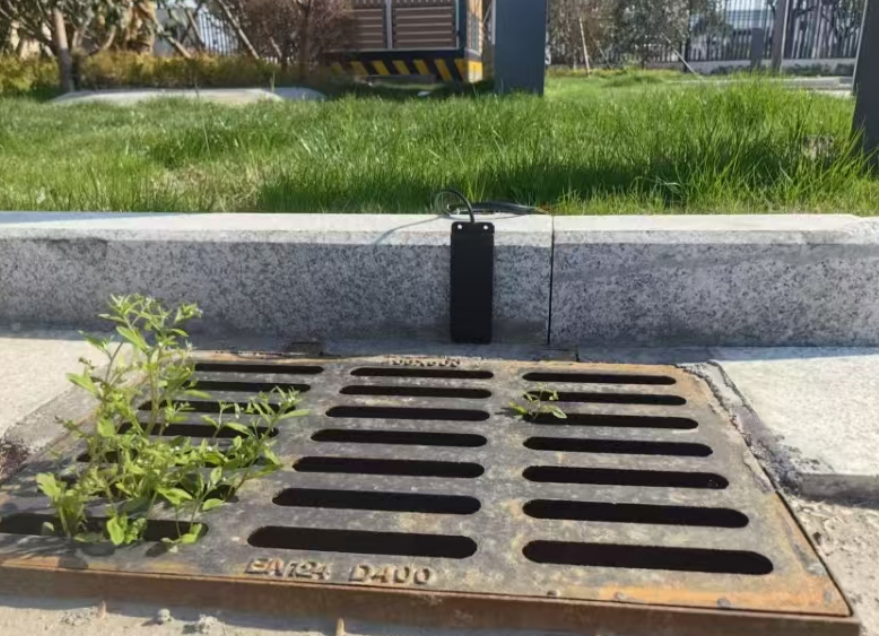

- 设备安装
可结合路牙安装，也采用工业化设计与路牙无缝集成。
